Calibro e micrometro non sono due versioni dello stesso strumento. Il calibro privilegia versatilità e rapidità di controllo; il micrometro concentra la misura su una determinata geometria e su uno specifico campo dimensionale.
La scelta parte dal pezzo: che cosa devo misurare e dove deve entrare in contatto lo strumento con la superficie? Solo dopo vengono campo di misura, caratteristiche metrologiche, sistema di lettura e requisiti legati all'ambiente di lavoro.

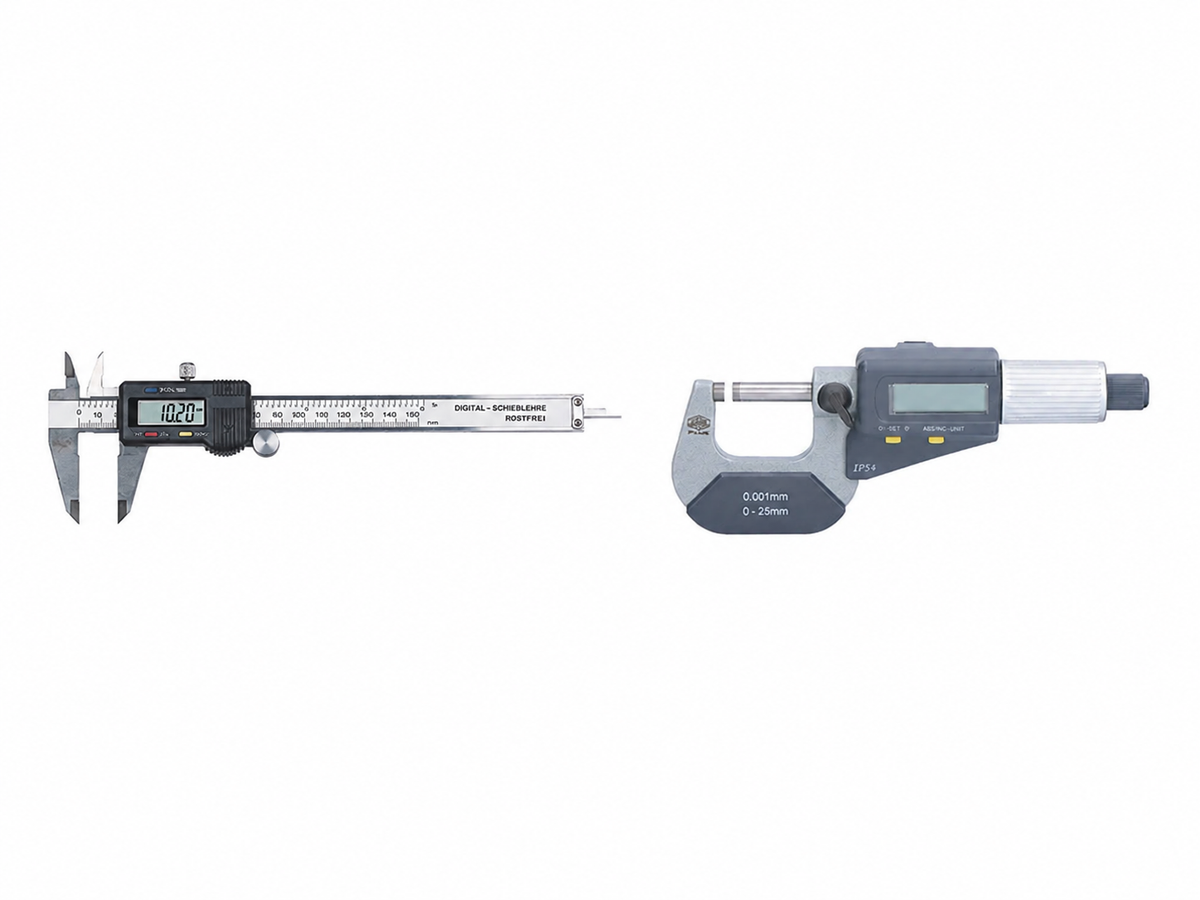

Calibro e micrometro: la differenza essenziale
Il calibro a corsoio permette di controllare più quote con un unico strumento. Nelle configurazioni dotate di becchi interni e asta di profondità, oltre alle dimensioni esterne consente di rilevare quote interne e profondità. Esistono poi versioni dedicate a controlli specifici, come i calibri di profondità e i modelli da officina.
Il micrometro è invece costruito attorno alla geometria della misura. Un micrometro per esterni lavora su diametri e spessori; un modello per interni rileva quote all'interno di fori e alesaggi; configurazioni speciali permettono di raggiungere cave, pareti di tubi e altre superfici che richiedono contatti specifici.
Confronto tra calibro e micrometro
| Criterio | Calibro Versatilità | Micrometro Specializzazione |
|---|---|---|
| Impiego principale | Controllare più quote con uno strumento versatile | Controllare una quota con uno strumento dedicato alla geometria |
| Misure esterne | Sì, con i becchi esterni | Con micrometri per esterni |
| Misure interne | Con becchi interni, nei modelli predisposti | Con micrometri per interni |
| Profondità | Con asta o con calibro di profondità dedicato | Con configurazioni specifiche |
| Campo di misura | Generalmente più esteso sul singolo strumento Esempi catalogo: 0–150 mm · 0–300 mm | Generalmente organizzato in intervalli dimensionali Esempi catalogo: 0–25 · 25–50 · 50–75 mm |
| Sistema di lettura | Nonio, quadrante o digitale | Analogico o digitale |
| Esempi di lettura dichiarata | 0,05 mm · 0,01 mm | 0,01 mm · 0,001 mm |
Quando scegliere il calibro
Il calibro è il punto di partenza quando occorre eseguire controlli dimensionali diversi sullo stesso componente, passando rapidamente da una quota all'altra.
Calibri a corsoio
I Calibri a Corsoio rappresentano la famiglia più versatile. Sono disponibili con lettura a nonio, quadrante o digitale, differenti campi di misura e diverse configurazioni costruttive.
Il Juwel Plus H42154150, per esempio, è un calibro digitale con campo da 0 a 150 mm e lettura dichiarata di 0,01 mm. Per la serie H4215/4 ABC Tools indica inoltre costruzione in acciaio inossidabile temprato, riferimento DIN 862, funzioni ZERO e mm/inch e assenza di predisposizione per uscita dati.
“Digitale” descrive il sistema di lettura, non il tipo di misura. Il display modifica il modo in cui il valore viene letto e può accompagnarsi a funzioni elettroniche aggiuntive, ma non cambia la funzione geometrica dello strumento.
Quando la profondità è la misura principale
L'asta presente sui calibri a corsoio predisposti permette di rilevare una profondità durante i normali controlli dimensionali.
Quando invece la profondità di fori, cave o gradini rappresenta la quota principale e ricorrente, il Calibro di Profondità offre una configurazione specifica: la base appoggia sulla superficie di riferimento mentre l'asta raggiunge il fondo della quota da controllare.
Il Juwel Plus H42380150 è un esempio concreto: campo di misura 0–150 mm, lettura dichiarata di 0,01 mm e base di appoggio da 100 mm. La differenza non consiste nell'essere automaticamente “più preciso”: cambia la geometria dello strumento in funzione della misura da eseguire.
Quando scegliere il micrometro
Con il micrometro il percorso parte da una domanda ancora più specifica: quale superficie devo controllare?
Da questa distinzione derivano micrometri per esterni, micrometri per interni e modelli progettati per geometrie particolari.
Micrometri per esterni
I Micrometri per Esterni sono destinati al controllo di diametri, spessori e altre dimensioni esterne compatibili con le superfici di contatto dello strumento.
I micrometri sono comunemente organizzati in intervalli dimensionali successivi, ad esempio 0–25, 25–50 e 50–75 mm. La scelta del campo corretto è quindi parte integrante della scelta dello strumento.
Il Juwel Plus H43263025 appartiene alla serie di micrometri digitali H4326/3: campo 0–25 mm, lettura dichiarata di 0,001 mm e grado di protezione IP54.
Quel valore non autorizza a concludere che “il micrometro misura al millesimo” in termini generali. La lettura dichiarata appartiene al modello e alla relativa famiglia tecnica.
Micrometri per interni
Quando la quota si trova all'interno di un foro o di un alesaggio, cambiano le superfici con cui lo strumento deve entrare in contatto.
Un micrometro per interni lavora sulle pareti interne del componente. Non è quindi intercambiabile con un micrometro per esterni soltanto perché entrambi coprono una determinata dimensione.
Quando serve un micrometro speciale
Lo stesso principio vale per cave, tubi, filetti, ingranaggi e altre geometrie che non possono essere raggiunte correttamente con le normali superfici di contatto di un micrometro per esterni.
Un micrometro per cave adotta una configurazione adatta a raggiungere la quota all'interno della cava. Un micrometro per tubi è invece costruito per controllare lo spessore della parete tubolare.
Non sono varianti semplicemente “più precise” di un micrometro standard. Sono strumenti con contatti progettati per raggiungere correttamente una determinata superficie.
La categoria Micrometri per Interni e Applicazioni Speciali riunisce queste configurazioni dedicate.
Campo di misura, risoluzione e accuratezza: tre concetti distinti
Dopo aver individuato la geometria corretta dello strumento, si confrontano le caratteristiche metrologiche.
Qui nasce uno degli errori più comuni: considerare il numero più piccolo riportato nella scheda tecnica come una misura assoluta della qualità dello strumento.
Campo di misura, risoluzione e accuratezza sono tre concetti distinti
50–75 mm
0,001 mm
Un valore come 0–150 mm descrive l'intervallo nel quale opera lo strumento. Un valore come 0,01 mm o 0,001 mm, quando indicato dal produttore come lettura, descrive un'altra caratteristica.
L'accuratezza non coincide con nessuno dei due dati. Per valutare le prestazioni del singolo strumento vanno considerate le specifiche metrologiche dichiarate dal produttore, compresi i limiti di errore quando disponibili.
Analogico, quadrante o digitale: cosa cambia davvero
Una volta definiti geometria e campo di misura, si sceglie il sistema di lettura.
Analogico
Nel calibro tradizionale il valore viene ricavato attraverso scala graduata e nonio. Nel micrometro analogico la lettura avviene attraverso bussola e tamburo. Sono sistemi meccanici che non richiedono alimentazione.
Con quadrante
Il calibro con quadrante trasferisce lo spostamento del corsoio a un indicatore analogico, offrendo una lettura immediata senza display elettronico.
Digitale
Lo strumento digitale visualizza direttamente il valore e può integrare funzioni elettroniche aggiuntive.
Digitale non significa automaticamente protezione IP elevata, predisposizione per uscita dati o maggiore accuratezza. Sono specifiche indipendenti.
Protezione IP e uscita dati
L'ambiente di lavoro può richiedere una protezione specifica contro polvere o liquidi. In altri processi è invece necessario trasferire il dato misurato verso sistemi esterni.
ABC Tools distingue, per esempio, i micrometri digitali della serie H4326/3, con grado IP54, dai modelli H4326/4, con grado IP65 e predisposizione per uscita dati. Le due caratteristiche rispondono a esigenze differenti e devono essere verificate separatamente.
Gli accessori completano il sistema di misura
Dopo aver scelto lo strumento, supporti, basi, aste di regolazione e altri componenti possono completarne l'impiego.
Gli Accessori per Strumenti di Misura intervengono nel posizionamento, nella regolazione o nell'utilizzo dello strumento all'interno del processo di controllo.
La sequenza resta la stessa: prima si sceglie lo strumento corretto per la misura, poi gli accessori necessari al suo utilizzo.
Un caso pratico: controllare componenti dopo la lavorazione
Un'officina deve verificare una serie di componenti appena lavorati.
La prima fase richiede il controllo rapido di larghezze, diametri esterni, alcune quote interne e una profondità. Il calibro a corsoio è lo strumento più versatile per questo primo controllo, perché permette di passare da una quota all'altra senza cambiare continuamente strumento.
Su uno dei componenti occorre poi verificare in modo dedicato un diametro esterno. Il controllo passa a un micrometro per esterni con il campo dimensionale corretto.
La verifica successiva interessa il diametro di un foro. Il micrometro per esterni non è più adatto: serve un micrometro per interni.
Se infine la quota si trova dentro una cava o interessa lo spessore della parete di un tubo, cambia nuovamente la geometria dei contatti e viene scelto lo strumento specifico.
Guida decisionale per scegliere tra calibro e micrometro
Gli errori da evitare nella scelta
Partire dal numero di decimali
Una lettura di 0,001 mm non identifica automaticamente lo strumento più adatto. Prima vengono tipo di quota, geometria e campo di misura.
Scegliere il campo sbagliato
Nei micrometri, in particolare, il campo deve comprendere la dimensione da controllare. Un modello 0–25 mm e uno 50–75 mm svolgono la stessa tipologia di misura su intervalli differenti.
Valutare la dimensione senza considerare la geometria
Un foro, una cava, una parete tubolare e una superficie esterna richiedono contatti differenti. La corrispondenza numerica del campo non rende intercambiabili strumenti costruiti per geometrie diverse.
Dare per scontate le funzioni elettroniche
Display digitale, grado IP e predisposizione per uscita dati sono caratteristiche distinte. La scheda tecnica del modello deve confermare ciascuna funzione.
Prima la misura, poi lo strumento
La scelta tra calibro e micrometro non parte dal numero di funzioni, dal display o dal numero di decimali.
Parte dal componente: che quota devo controllare? Dove devono appoggiare i contatti? Quale campo dimensionale devo coprire?
Definiti questi tre punti, si confrontano le caratteristiche del modello: lettura e specifiche metrologiche, sistema analogico o digitale, protezione richiesta dall'ambiente di lavoro ed eventuale gestione dei dati.
Domande frequenti
È più accurato un calibro o un micrometro?
Non si può stabilire dall'appartenenza alla categoria. Il micrometro è progettato per controlli più specializzati e alcuni modelli offrono letture più fini, ma accuratezza e lettura non sono sinonimi. Le prestazioni vanno confrontate sulle specifiche metrologiche del singolo modello.
Un calibro digitale è più accurato di un calibro analogico?
Non automaticamente. Il display digitale semplifica la lettura e può aggiungere funzioni elettroniche, ma non determina da solo l'accuratezza dello strumento. Il confronto va fatto sulle specifiche dichiarate dal produttore.
Quando conviene usare un calibro di profondità?
Quando la profondità di fori, cave o gradini è una misura ricorrente e principale. La base di appoggio dedicata rende il controllo più diretto rispetto all'uso occasionale dell'asta di profondità di un calibro a corsoio.
Perché i micrometri per esterni sono suddivisi in campi come 0–25, 25–50 e 50–75 mm?
Perché ogni strumento è costruito per lavorare entro uno specifico intervallo dimensionale. La dimensione da controllare deve quindi rientrare nel campo del micrometro scelto.
Cosa cambia tra IP54, IP65 e IP67?
Sono gradi di protezione differenti contro l'ingresso di polvere e acqua. Non vanno dedotti dalla sola presenza di un display digitale: il grado IP deve essere dichiarato per il modello e valutato in funzione dell'ambiente di utilizzo.
