In alcuni ambienti professionali può formarsi un’atmosfera potenzialmente esplosiva per la presenza nell’aria di sostanze infiammabili sotto forma di gas, vapori, nebbie o polveri. In queste condizioni è necessario valutare con attenzione le possibili sorgenti di innesco, comprese quelle generate da urti e attriti meccanici.

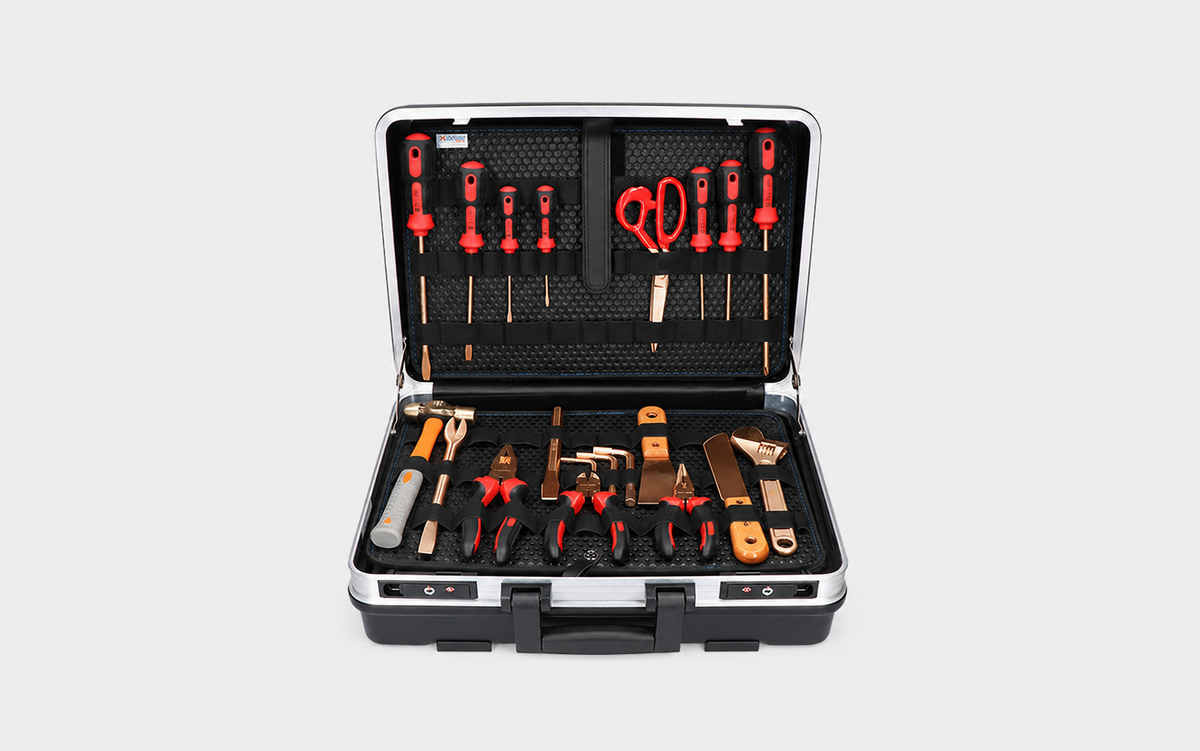

Tra gli strumenti utilizzati per specifiche lavorazioni manuali rientrano gli utensili antiscintilla. Nella gamma disponibile su S-Trade sono presenti numerose tipologie ABC Tools realizzate in alluminio-bronzo (Al-Br) e rame-berillio (Be-Cu). In questa guida vediamo che cosa significa realmente “antiscintilla”, quale rapporto esiste con ATEX, quali differenze documentate emergono tra le due leghe e quali elementi considerare nella scelta.
In breve: “antiscintilla” non significa impossibilità assoluta di generare scintille e non equivale automaticamente a “certificato ATEX 2014/34/UE”. Per i materiali Al-Br e Be-Cu utilizzati nella gamma antiscintilla ABC Tools sono disponibili specifici certificati BAM, con condizioni di prova e limiti che devono essere considerati prima di applicarne i risultati a una determinata situazione.
Cosa sono gli utensili antiscintilla?
Gli utensili antiscintilla sono attrezzi manuali realizzati con materiali scelti per ridurre il rischio associato alla formazione di scintille meccaniche durante specifiche operazioni.
Il tema è importante perché l’urto o l’attrito tra materiali solidi e duri può generare particelle incandescenti. INAIL include infatti le scintille di attrito e d’urto tra le possibili sorgenti di innesco di una miscela esplodibile e indica che, a seconda del materiale, le particelle prodotte da lavorazioni meccaniche possono raggiungere temperature anche superiori a 1.500 °C.
Durante un impatto o uno sfregamento, parte dell’energia meccanica può trasformarsi in calore e provocare il distacco di piccole particelle. Il comportamento reale dipende quindi dal sistema utensile–materiale–ambiente: composizione e durezza dei materiali, energia dell’urto, tipo di lavorazione e caratteristiche dell’atmosfera presente devono essere considerati insieme.
La dicitura “antiscintilla” non deve quindi essere interpretata come una garanzia assoluta indipendente dalle condizioni di impiego.
Utensili antiscintilla e ATEX: sono la stessa cosa?
No. La distinzione è importante.
La Direttiva 2014/34/UE, comunemente indicata come direttiva ATEX di prodotto, riguarda apparecchiature e sistemi di protezione destinati all’impiego in atmosfere potenzialmente esplosive. La protezione dei lavoratori esposti al rischio di atmosfere esplosive nei luoghi di lavoro è invece oggetto, tra gli altri riferimenti applicabili, della Direttiva 1999/92/CE.
Le linee guida ufficiali della Commissione europea sulla Direttiva 2014/34/UE, nella sesta edizione pubblicata a gennaio 2026, chiariscono che molti prodotti meccanici semplici non rientrano nel campo della direttiva quando non possiedono una propria sorgente di innesco. Tra gli esempi vengono citati utensili manuali come martelli, chiavi e seghe.
Da non confondere: un utensile manuale antiscintilla non deve essere automaticamente presentato come “utensile certificato ATEX 2014/34/UE”. La sua rilevanza nella prevenzione del rischio di innesco resta reale, ma il quadro normativo e la documentazione applicabile sono differenti da quelli di un’apparecchiatura elettrica che ricade direttamente nella direttiva ATEX di prodotto.
Utensili manuali e apparecchiature ATEX: una differenza concreta
Per i materiali Al-Br e Be-Cu utilizzati nella gamma antiscintilla ABC Tools sono disponibili specifici certificati BAM relativi alle condizioni di prova indicate nei rispettivi documenti. Le apparecchiature elettriche destinate ad atmosfere potenzialmente esplosive possono invece rientrare direttamente nella Direttiva 2014/34/UE e riportare una propria marcatura ATEX.
Un esempio pratico: la Scangrip EX-VIEW N91371000 riporta la marcatura II 3G Ex ic IIC T5 Gc e II 3D Ex ic IIIC T100°C Dc, con indicazione per Zona 2 gas e Zona 22 polveri. La UK Underwater Kinetics N90984000 riporta invece II 1G Ex ia IIC T4 Ga e II 1D Ex ia IIIC T200 135°C Da. Sono esempi utili per distinguere un’apparecchiatura con propria classificazione ATEX da un utensile manuale antiscintilla.
Cosa certifica BAM per i materiali ABC Tools?
Per le due leghe utilizzate nella gamma antiscintilla ABC Tools sono disponibili certificati della Bundesanstalt für Materialforschung und -prüfung (BAM).
Il certificato BAM/ZBF/003/23 riguarda il materiale Aluminum-Bronze Alloy, mentre il certificato BAM/ZBF/004/23 riguarda il materiale Beryllium-Copper Alloy. Entrambi sono nella seconda versione del 17 settembre 2024 e riportano validità fino al 9 luglio 2028.
| Dato BAM | Al-Br | Be-Cu |
|---|---|---|
| Materiale | Aluminum-Bronze Alloy | Beryllium-Copper Alloy |
| Certificato | BAM/ZBF/003/23 | BAM/ZBF/004/23 |
| Durezza Brinell | HB 221–291 | HB 283–365 |
| Durezza Rockwell C | HRC 20–31 | HRC 30–41 |
| Massima energia d’impatto indicata | 61 Nm | 61 Nm |
| Validità riportata | 9 luglio 2028 | 9 luglio 2028 |
I certificati BAM riportano che, per le specifiche coppie di materiali e nelle condizioni descritte nei rispettivi allegati, gli utensili realizzati con i materiali certificati risultano appropriati per l’impiego in atmosfere potenzialmente esplosive di Zona 1 e/o 21, nei limiti e nelle condizioni specificati nei documenti.
BAM precisa inoltre che modifiche delle proprietà del materiale dell’utensile o del materiale contro cui avviene l’urto possono alterare il comportamento delle scintille e la probabilità di innesco. I risultati delle prove non possono quindi essere trasferiti automaticamente ad altri materiali o condizioni.
Al-Br e Be-Cu: quali differenze risultano dalla documentazione?
Alluminio-bronzo Al-Br
La sigla Al-Br utilizzata nella gamma ABC Tools identifica l’Aluminum-Bronze Alloy oggetto del certificato BAM/ZBF/003/23.
Il certificato BAM riporta per il materiale una durezza compresa tra HB 221–291 e HRC 20–31. Su S-Trade l’Al-Br è presente in numerose famiglie, tra cui pinze, chiavi, bussole, spatole, coltelli e utensili a percussione.
Rame-berillio Be-Cu
La sigla Be-Cu identifica il Beryllium-Copper Alloy oggetto del certificato BAM/ZBF/004/23.
Il certificato BAM riporta una durezza compresa tra HB 283–365 e HRC 30–41. Nel catalogo S-Trade il Be-Cu è utilizzato, tra gli altri, per giraviti, chiavi, pinze, giratubi, coltelli e altri utensili manuali.
Come orientarsi tra le due leghe?
Oltre ai valori dei certificati BAM, la documentazione tecnica ABC Tools fornisce ulteriori caratteristiche meccaniche dei materiali impiegati per la gamma antiscintilla.
| Caratteristica | Al-Br | Be-Cu |
|---|---|---|
| Durezza BAM | HB 221–291 | HB 283–365 |
| Resistenza alla trazione dichiarata da ABC Tools | 782–989 N/mm² | 1117–1326 N/mm² |
| Limite di snervamento dichiarato da ABC Tools | 450–550 N/mm² | 840–880 N/mm² |
| Estensibilità dichiarata da ABC Tools | 5,0% | 1,0% |
| Indicazioni ABC Tools sui gruppi | Gruppi I, IIA e IIB; escluso il gruppo IIC | Gruppi I, IIA, IIB e IIC; esclusi gli ambienti con presenza di acetilene |
Per i materiali della gamma ABC Tools, il Be-Cu presenta quindi valori superiori di durezza, resistenza alla trazione e limite di snervamento, mentre l’Al-Br presenta una estensibilità dichiarata maggiore. Anche le indicazioni ABC Tools relative ai gruppi di impiego differiscono tra le due leghe.
Questi dati offrono criteri più concreti per il confronto, ma non trasformano la scelta in una graduatoria assoluta: devono essere letti insieme al tipo di lavorazione, all’ambiente, al materiale di contatto e alla documentazione applicabile. ABC Tools presenta inoltre entrambe le leghe nell’ambito di applicazioni che richiedono utensili resistenti alla corrosione; la sola resistenza alla corrosione non è quindi sufficiente per stabilire che una lega sia sempre preferibile all’altra.
Nota di sicurezza sul Be-Cu: ABC Tools indica per la propria lega rame-berillio un contenuto di berillio compreso tra 1,5% e 2,3%. Operazioni come molatura, affilatura, taglio abrasivo o altre lavorazioni meccaniche capaci di generare polveri o particelle richiedono una specifica valutazione dell’esposizione e la consultazione della documentazione di sicurezza applicabile. Questa precauzione riguarda le lavorazioni che possono disperdere materiale e non deve essere confusa con il normale utilizzo di un utensile integro.
Stesso utensile, due leghe: confronti reali su S-Trade
Un modo concreto per comprendere la presenza delle due leghe nel catalogo è confrontare utensili con la stessa funzione e le stesse dimensioni principali.
Chiave maschio esagonale 2,5 mm: Al-Br o Be-Cu?
S-Trade propone la ABC Tools M73059025 in Al-Br e la ABC Tools M73060025 in Be-Cu.
| Caratteristica | M73059025 | M73060025 |
|---|---|---|
| Lega | Al-Br | Be-Cu |
| Misura esagono | 2,5 mm | 2,5 mm |
| Lunghezze | 59 × 25 mm | 59 × 25 mm |
| Esecuzione | Corta | Corta |
| Norma | ISO 2936 | ISO 2936 |
| Peso | 6 g | 8 g |
Tipologia, misura, esecuzione e geometria sono direttamente confrontabili; cambia la lega. In questo caso i dati generali sui materiali illustrati sopra aiutano a leggere la differenza oltre il semplice nome del prodotto.
Coltello con lama 145 mm: Al-Br o Be-Cu?
Un secondo confronto riguarda il coltello ABC Tools M73299000 Al-Br e il M73300000 Be-Cu.
| Caratteristica | M73299000 | M73300000 |
|---|---|---|
| Lega | Al-Br | Be-Cu |
| Configurazione | Tipo lungo con impugnatura in legno | Tipo lungo con impugnatura in legno |
| Lunghezza lama | 145 mm | 145 mm |
| Lunghezza totale | 250 mm | 250 mm |
| Peso | 125 g | 105 g |
Anche in questo caso le caratteristiche funzionali principali coincidono e la differenza centrale è rappresentata dalla lega. La selezione deve quindi essere effettuata considerando l’applicazione e le condizioni reali di impiego, non una graduatoria generica tra i due materiali.
Quali utensili antiscintilla sono disponibili su S-Trade?
La gamma non si limita alle due coppie appena confrontate. La collezione comprende utensili destinati a serraggio, presa, tubazioni, percussione, raschiatura e altre attività professionali.
| Esempio S-Trade | Lega | Tipologia / caratteristica |
|---|---|---|
| ABC Tools M71899200 | Al-Br | Pinza universale, 200 mm |
| ABC Tools M71660002 | Be-Cu | Giravite Phillips PH 2, lama 125 mm |
| ABC Tools M72861019 | Al-Br | Bussola esagonale 1/2", apertura 19 mm |
| ABC Tools M72755002 | Be-Cu | Giratubi tipo svedese, tubi 2", 530 mm |
| ABC Tools M73329025 | Al-Br | Spatola con manico in legno, larghezza lama 25 mm |
| ABC Tools M72790070 | Be-Cu | Chiave a forchetta per uso a percussione, 70 mm |
La collezione comprende inoltre chiavi di diverse geometrie, bussole, cesoie, forbici, martelli e mazze, leve, lime, pale e picconi, pinze, punteruoli, raschietti, scalpelli, seghe, spatole, spazzole, tronchesi e altre tipologie.
Cosa controllare prima di scegliere un utensile antiscintilla?
- Tipo di operazione: individuare funzione, forma e misura dell’utensile richiesto.
- Ambiente di lavoro: verificare la classificazione dell’area e i rischi individuati per la specifica attività.
- Lega e proprietà meccaniche: confrontare Al-Br e Be-Cu considerando durezza, resistenza meccanica, estensibilità e condizioni indicate nella documentazione.
- Materiale di contatto: le condizioni BAM mostrano che il comportamento dipende anche dal materiale contro cui può avvenire l’urto.
- Gruppo e condizioni ambientali: verificare le indicazioni applicabili alla specifica lega senza estenderle automaticamente a qualsiasi atmosfera o modalità di utilizzo.
- Documentazione dell’articolo: codice, lega, certificato e caratteristiche devono riferirsi esattamente al prodotto che si intende utilizzare. Eventuali lavorazioni meccaniche su utensili Be-Cu richiedono inoltre la valutazione dei rischi legati alla possibile produzione di polveri o particelle.
Domande frequenti sugli utensili antiscintilla
Un utensile antiscintilla è automaticamente certificato ATEX?
No. Gli utensili manuali semplici possono non rientrare nella Direttiva 2014/34/UE quando non dispongono di una propria sorgente di innesco. Resta comunque necessario valutare il rischio di scintille meccaniche durante il loro utilizzo.
Cosa significa BAM per la gamma ABC Tools?
Per la gamma analizzata, BAM ha certificato i materiali Aluminum-Bronze Alloy e Beryllium-Copper Alloy rispetto a specifiche condizioni di prova. I certificati definiscono anche limiti e condizioni alle quali i risultati possono essere applicati.
Come scegliere tra Al-Br e Be-Cu?
Non esiste una lega universalmente migliore. Nei dati disponibili per la gamma ABC Tools, il Be-Cu presenta valori superiori di durezza, resistenza alla trazione e limite di snervamento, mentre l’Al-Br presenta una maggiore estensibilità dichiarata. Differiscono inoltre le indicazioni ABC Tools relative ai gruppi di impiego. La scelta deve quindi essere collegata alla lavorazione, all’ambiente e alla documentazione tecnica applicabile.
È possibile molare o affilare normalmente un utensile Be-Cu?
Le operazioni capaci di generare polveri o particelle di una lega contenente berillio richiedono specifiche precauzioni e una valutazione dell’esposizione. Prima di molatura, affilatura o altre lavorazioni meccaniche è quindi necessario consultare la documentazione di sicurezza e le procedure applicabili.
Scegliere un utensile antiscintilla partendo dal rischio reale
Gli utensili antiscintilla ABC Tools disponibili su S-Trade comprendono numerose soluzioni in alluminio-bronzo Al-Br e rame-berillio Be-Cu per attività di serraggio, presa, percussione, taglio e manutenzione.
La scelta corretta non dovrebbe partire dalla ricerca della lega “migliore” in assoluto, ma dall’analisi della lavorazione, dell’ambiente, dei materiali coinvolti e delle condizioni previste. Solo successivamente è possibile confrontare lega, caratteristiche meccaniche, misura, configurazione e documentazione tecnica dell’articolo.
