Descrizione

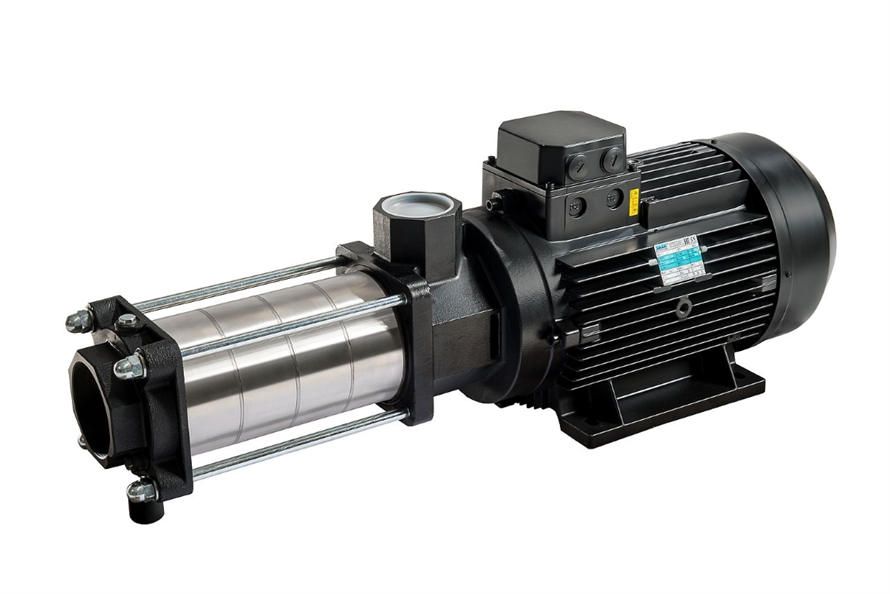

La SAER OP40-2 è un’elettropompa centrifuga multistadio orizzontale di superficie, indicata per il convogliamento di acqua pulita e liquidi chimicamente non aggressivi in impianti domestici, civili, irrigazione e gruppi di pressurizzazione.
Applicazioni consigliate
Questa elettropompa trova impiego nel pompaggio di acqua pulita, nella distribuzione automatizzata di acqua in serbatoi medio-piccoli, nel giardinaggio, nell’irrigazione e nell’approvvigionamento idrico. Grazie all’elevata prevalenza, le pompe della serie OP possono essere utilizzate anche come pompe pilota in gruppi di pressurizzazione.
Dati principali
| Marchio | SAER |
| Codice articolo | 10377010 |
| Modello | OP40/2 |
| Tipologia | Elettropompa centrifuga multistadio orizzontale di superficie |
| Potenza motore | 0,75 kW - 1 HP |
| Alimentazione | 230 V monofase, 50 Hz |
| Portata min-max | 1,11 - 3,61 l/s |
| Prevalenza H(Q=0) | 20,4 m |
| Attacchi | Aspirazione G 1½” e mandata G 1½” |
Caratteristiche costruttive
La SAER OP40-2 è una pompa centrifuga monoblocco multistadio orizzontale, non autoadescante. La parte idraulica utilizza giranti e diffusore in acciaio inossidabile AISI 304, con albero in acciaio inossidabile AISI 431. Le bocche di aspirazione e mandata sono in ghisa EN-GJL-250. La tenuta meccanica è di tipo BVEG, con componenti in grafite, ossido di allumina ed EPDM.
Prestazioni e condizioni di utilizzo
La SAER OP40-2 lavora a una velocità pompa di 2900 1/min, con portata massima di 3,61 l/s e prevalenza a portata nulla di 20,4 m. La temperatura del liquido pompato è compresa tra 0 °C e +90 °C. La pressione massima d’esercizio è di 13 bar con temperatura del liquido fino a 45 °C e di 6 bar con temperatura del liquido tra 45 °C e 90 °C.
Specifiche tecniche complete
| Numero stadi | 2 |
| Velocità pompa | 2900 1/min |
| Velocità motore | 2885 1/min |
| Corrente nominale | 5,8 A |
| Grado di protezione | IP55 |
| Classe di isolamento | F |
| Potenza massima richiesta | 0,57082 kW |
| Pressione massima di lavoro | 200 kPa |
| Albero | Acciaio inossidabile AISI 431 |
| Girante | Acciaio inossidabile AISI 304 |
| Diffusore | Acciaio inossidabile AISI 304 |
| Guarnizione | Fibra naturale |
| Aspirazione | Ghisa EN-GJL-250 |
| Mandata | Ghisa EN-GJL-250 |
| Tenuta meccanica | BVEG, grafite, ossido di allumina ed EPDM |
| Dimensioni principali | a 181 mm, f 260 mm, H 220 mm, h1 202 mm, h2 100 mm, n1 115 mm, n2 160 mm, w 196,5 mm |
| Tolleranze prestazioni | UNI EN ISO 9906:2012 grado 3B |
Installazione
Le elettropompe multistadio orizzontali della serie OP devono essere installate in condizioni compatibili con il pompaggio di acqua pulita e liquidi chimicamente non aggressivi. Il modello non è autoadescante: l’impianto deve quindi essere configurato in modo corretto per garantire il riempimento della pompa prima dell’avviamento.
Note sulla fornitura
Articolo in continuità di fornitura. Disponibilità effettiva e tempi di consegna vengono confermati in fase d’ordine.
Dati tecnici e documentazione

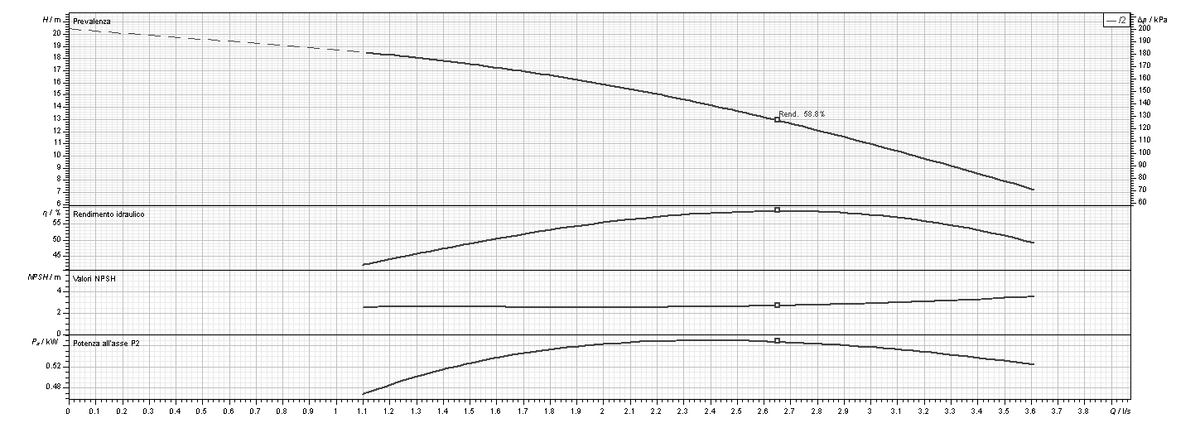

Curva prestazionale

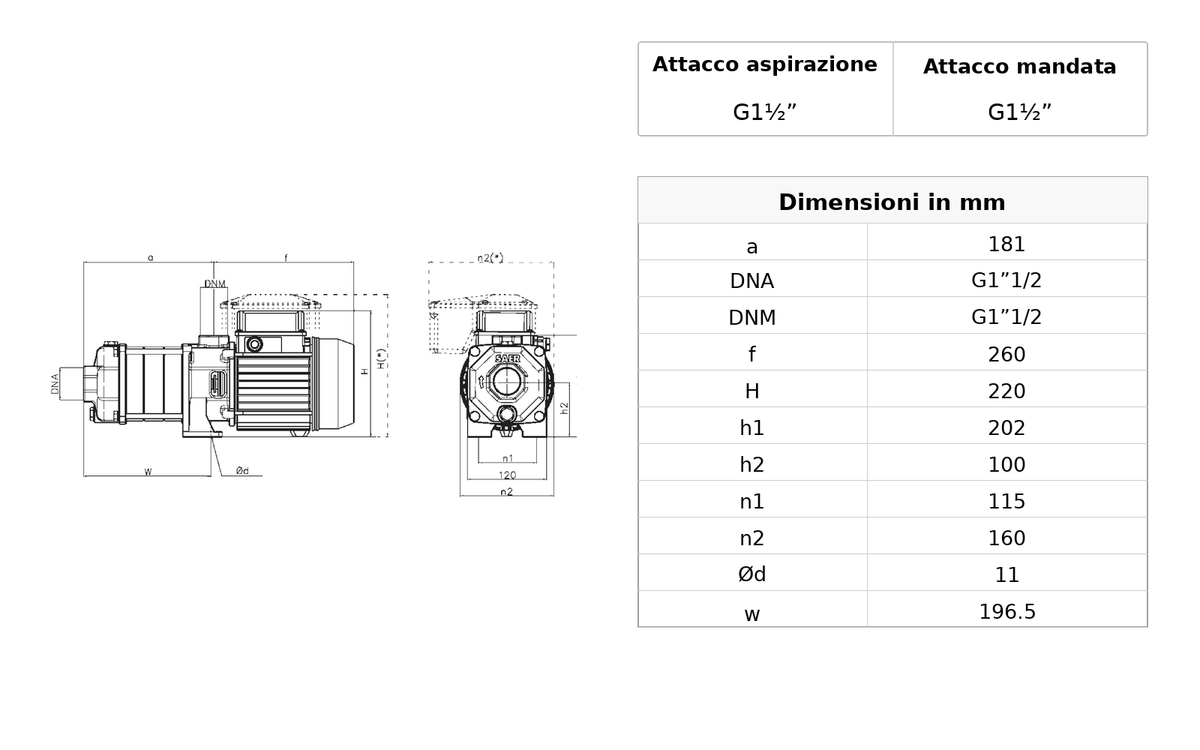

Dimensioni
