Descrizione

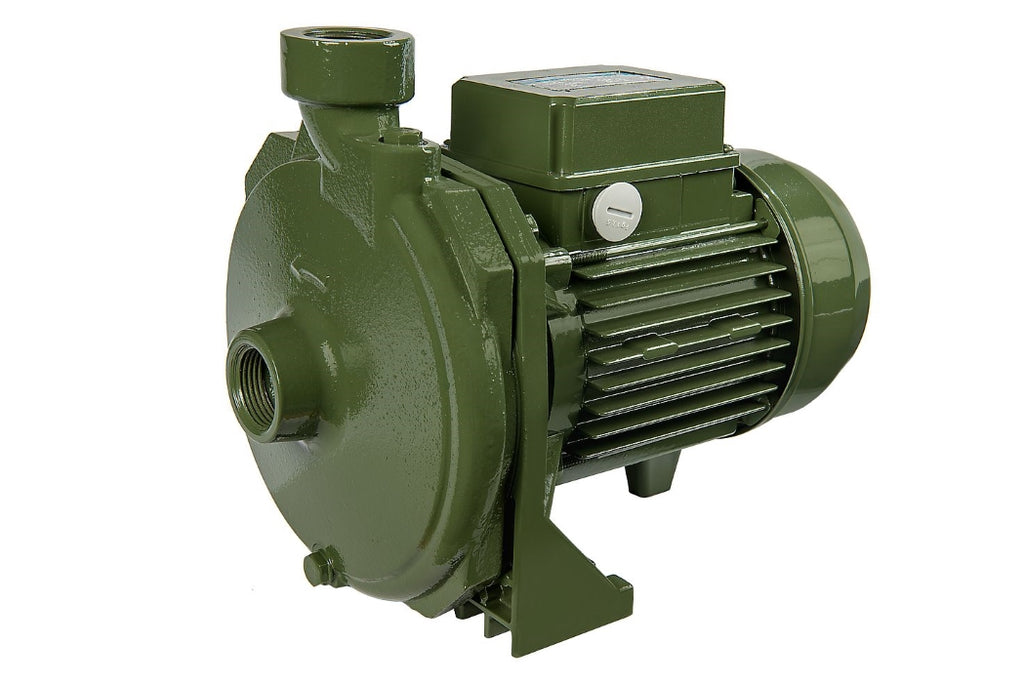

La SAER CMP è un’elettropompa centrifuga monogirante di superficie, indicata per il convogliamento di acqua pulita o moderatamente carica di impurità e per applicazioni domestiche, civili e professionali leggere.
Applicazioni consigliate
Questa elettropompa trova impiego in impianti domestici, alimentazione idrica, piccolo giardinaggio e incremento di pressione nelle reti degli acquedotti. È adatta al funzionamento con liquidi puliti o moderatamente carichi di impurità, chimicamente non aggressivi.
Dati principali
| Marchio | SAER |
| Codice articolo | 11500095 |
| Modello | CMP |
| Tipologia | Elettropompa centrifuga monogirante di superficie |
| Potenza motore | 0,37 kW / HP 0,5 |
| Alimentazione | 230 V monofase, 50 Hz |
| Portata min-max | 0,333 - 1,33 l/s |
| Prevalenza H(Q=0) | 24,2 m |
| Attacchi | Aspirazione G 1” / mandata G 1” |
Caratteristiche costruttive
La pompa è realizzata con corpo pompa in ghisa EN-GJL-200, girante in resina termoplastica e albero in acciaio inossidabile AISI 420. La tenuta meccanica è di tipo BXPG, con componenti in grafite, ceramica e NBR. Il motore elettrico è di tipo chiuso a ventilazione esterna, con rotore montato su cuscinetti a sfere prelubrificati a vita.
Prestazioni e condizioni di utilizzo
La SAER CMP lavora a una velocità pompa di 2850 1/min, con portata massima di 1,33 l/s e prevalenza a portata nulla di 24,2 m. La temperatura del liquido pompato è compresa tra -15 °C e +70 °C, con pressione massima d’esercizio di 9 bar. Prima dell’avviamento è necessario adescare il corpo pompa.
Specifiche tecniche complete
| Numero stadi | 1 |
| Tipo girante | Girante monocanale |
| Velocità pompa | 2850 1/min |
| Velocità motore | 2950 1/min |
| Corrente nominale | 2,3 A |
| Grado di protezione | IP44 |
| Classe di isolamento | F |
| Classe di efficienza motore | IE2 |
| Rendimento idraulico | 47,2% |
| Potenza massima richiesta | 0,5283 kW |
| Pressione massima di lavoro | 237 kPa |
| Peso | 8,5 kg |
| Corpo pompa | Ghisa EN-GJL-200 |
| Girante | Resina termoplastica |
| Albero | Acciaio inossidabile AISI 420 |
| Supporto | Alluminio |
| Anello OR | Gomma NBR |
| Tenuta meccanica | BXPG, grafite/ceramica/NBR |
| Dimensioni principali | a 43 mm, f 216 mm, h1 83 mm, h2 135 mm, n1 150 mm, n2 110 mm, w 58 mm |
| Tolleranze prestazioni | UNI EN ISO 9906:2012 grado 3B |
Installazione
Le elettropompe della serie CM-CMP possono essere installate con l’albero motore in posizione orizzontale o verticale. In caso di installazione verticale, il motore deve essere sempre posizionato sopra il corpo pompa. Per aspirazioni manometriche superiori a 5 m è consigliato l’utilizzo di un tubo aspirante con diametro interno maggiore rispetto alla bocca di aspirazione.
Note sulla fornitura
Articolo in continuità di fornitura. Disponibilità effettiva e tempi di consegna vengono confermati in fase d’ordine.
Dati tecnici e documentazione

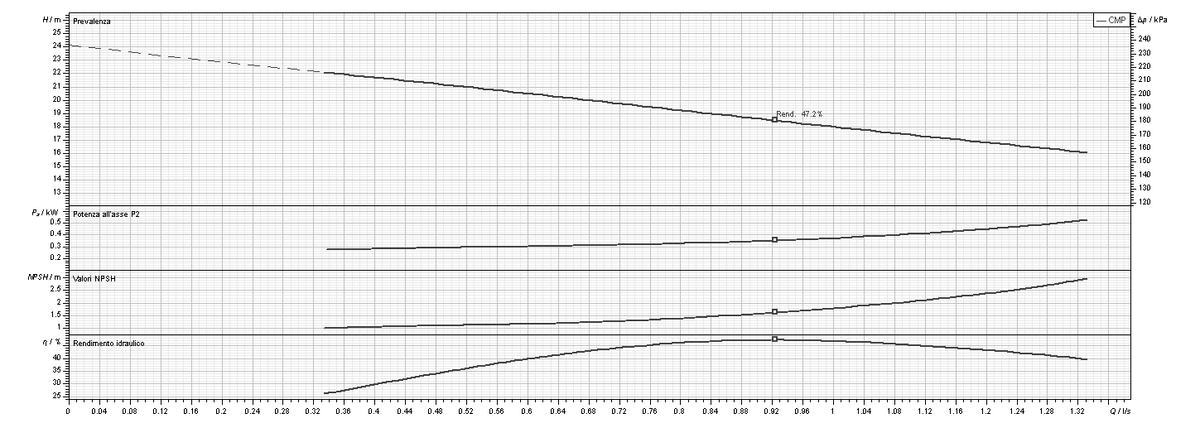

Curva prestazionale

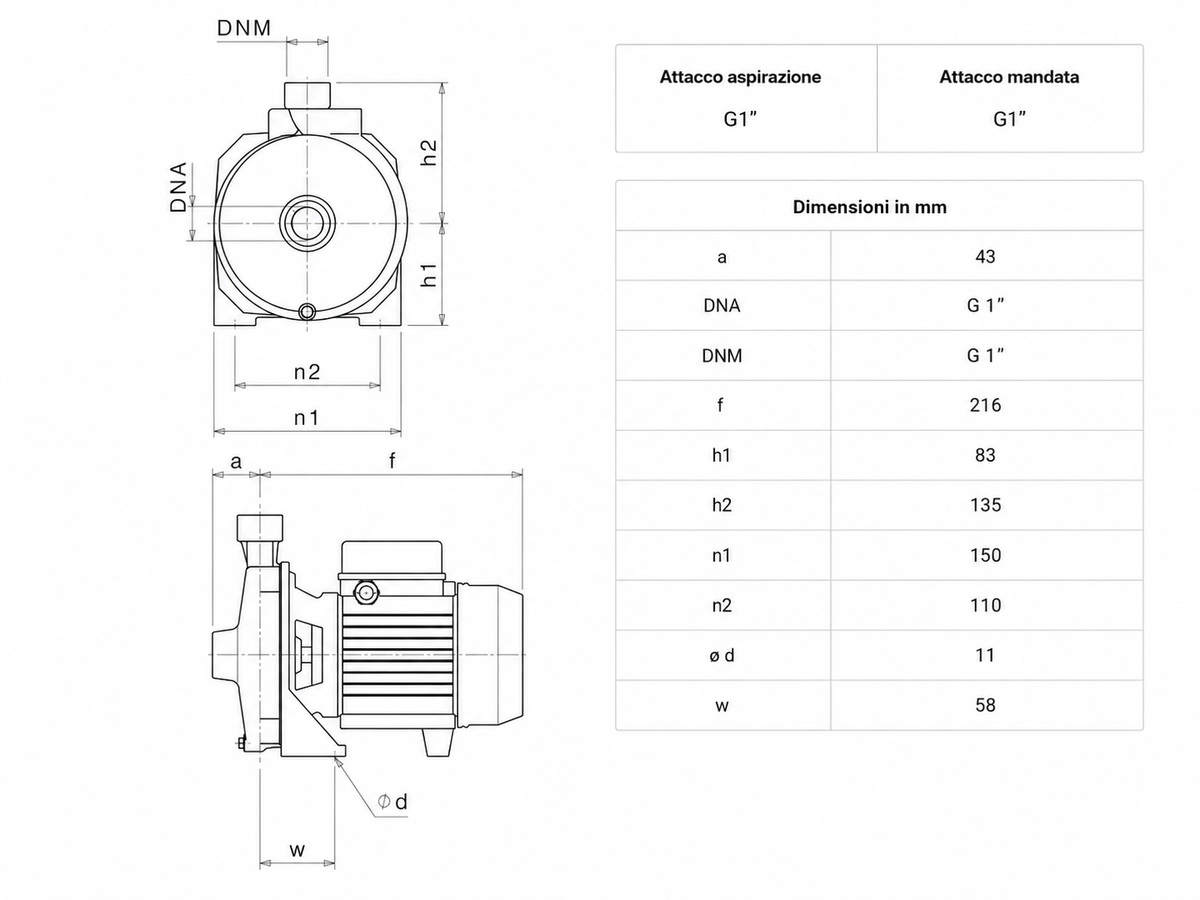

Dimensioni
