Descrizione

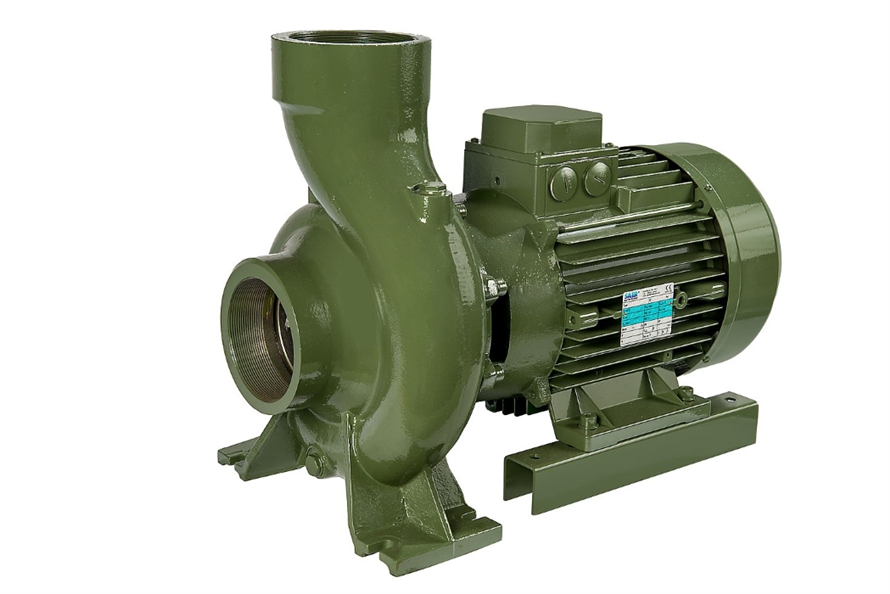

La SAER BP 3 è un’elettropompa centrifuga monogirante di superficie, indicata per il convogliamento di acqua pulita o moderatamente carica di impurità in applicazioni di irrigazione, prelievo da bacini e utilizzi industriali con portate elevate e prevalenze medio-basse.
Applicazioni consigliate
Questa elettropompa trova impiego in impianti di irrigazione a scorrimento e a pioggia, per il prelievo di acqua da laghi, fiumi e vasche, e per utilizzi industriali in cui sia necessario ottenere portate elevate in rapporto a prevalenze medio-basse. La particolare conformazione idraulica delle volute a spirale e della girante con ampi passaggi la rende idonea al pompaggio di acque moderatamente cariche di impurità.
Dati principali
| Marchio | SAER |
| Codice articolo | 11550056 |
| Modello | BP 3 |
| Tipologia | Elettropompa centrifuga monogirante di superficie |
| Potenza motore | 0,75 kW - 1 HP |
| Alimentazione | 230 V monofase, 50 Hz |
| Portata min-max | 0,833 - 6,97 l/s |
| Prevalenza H(Q=0) | 21,5 m |
| Attacchi | Aspirazione G 2” e mandata G 2” |
Caratteristiche costruttive
La pompa è realizzata con corpo pompa e supporto motore in ghisa EN-GJL-200, girante in acciaio al carbonio G20Mn5 e albero in acciaio inossidabile AISI 420. La tenuta meccanica è di tipo BXPG, con componenti in grafite, ceramica e NBR. L’anello OR è in gomma NBR. Il motore elettrico è di tipo chiuso a ventilazione esterna, con rotore montato su cuscinetti a sfere prelubrificati a vita.
Prestazioni e condizioni di utilizzo
La SAER BP 3 lavora a una velocità pompa di 2850 1/min, con portata massima di 6,97 l/s e prevalenza a portata nulla di 21,5 m. La temperatura del liquido pompato è compresa tra -15 °C e +70 °C, con pressione massima d’esercizio di 6 bar. Prima dell’avviamento è necessario adescare il corpo pompa.
Specifiche tecniche complete
| Numero stadi | 1 |
| Velocità pompa | 2850 1/min |
| Velocità motore | 2950 1/min |
| Corrente nominale | 6,8 A |
| Grado di protezione | IP44 |
| Classe di isolamento | F |
| Classe di efficienza motore | IE2 |
| Rendimento idraulico | 69,4% |
| Potenza massima richiesta | 1,0247 kW |
| Pressione massima di lavoro | 211 kPa |
| Peso | 16 kg |
| Corpo pompa | Ghisa EN-GJL-200 |
| Girante | Acciaio al carbonio G20Mn5 |
| Albero | Acciaio inossidabile AISI 420 |
| Supporto | Ghisa EN-GJL-200 |
| Anello OR | Gomma NBR |
| Tenuta meccanica | BXPG, grafite, ceramica e NBR |
| Dimensioni principali | a 70 mm, f 294 mm, h1 96 mm, h2 122 mm, m1 124 mm, m2 100 mm, n1 152 mm, n2 125 mm, w 88 mm |
| Tolleranze prestazioni | UNI EN ISO 9906:2012 grado 3B |
Installazione
Le elettropompe della serie BP-CMK possono essere installate con l’albero motore in posizione orizzontale o verticale. In caso di installazione verticale, il motore deve essere sempre posizionato sopra il corpo pompa. L’aspirazione manometrica è consentita fino a un massimo di 8 m con valvola di fondo; oltre i 5 m è consigliato l’utilizzo di un tubo aspirante con diametro interno maggiore rispetto alla bocca di aspirazione.
Note sulla fornitura
Articolo in continuità di fornitura. Disponibilità effettiva e tempi di consegna vengono confermati in fase d’ordine.
Dati tecnici e documentazione

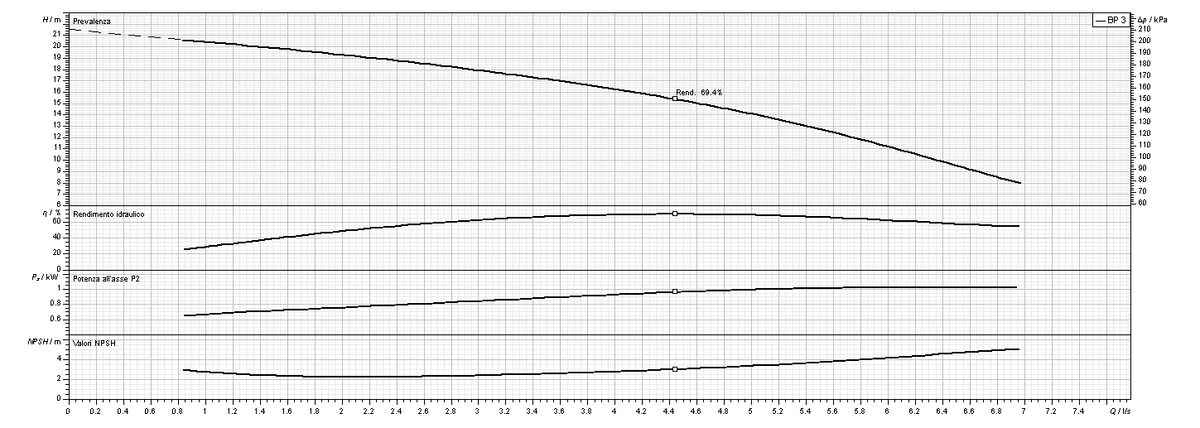

Curva prestazionale

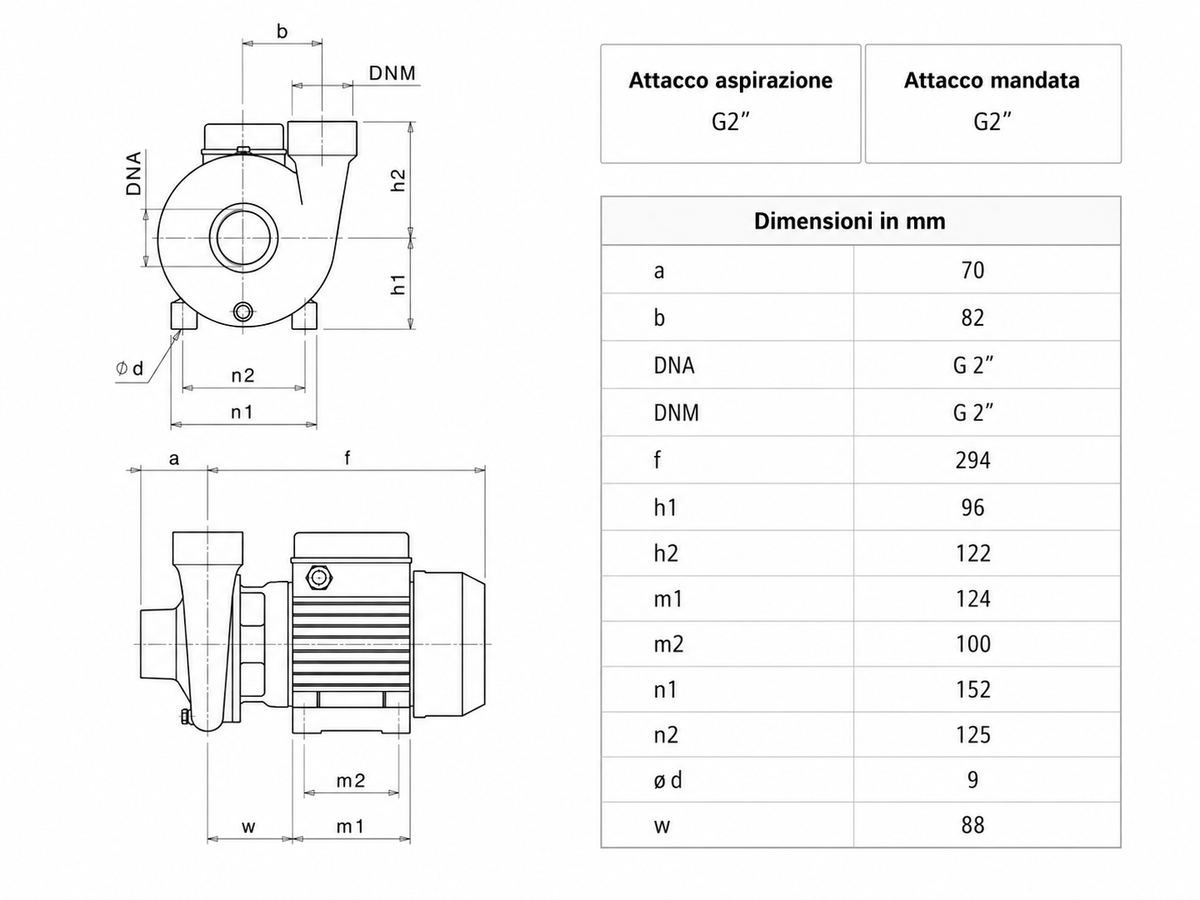

Dimensioni
