Descrizione

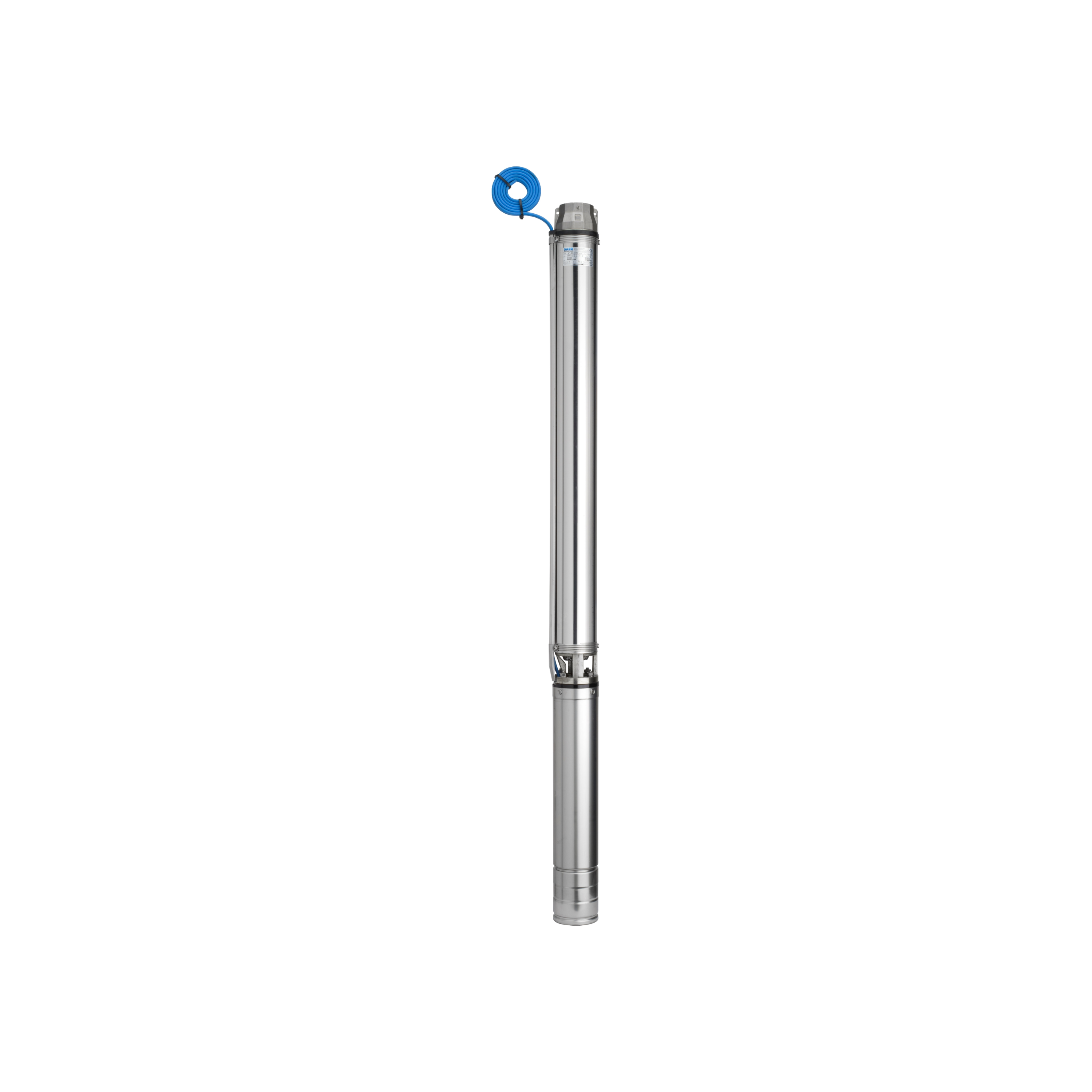

La SAER NS96C-8 è un’elettropompa sommersa da 4" completa di motore sommerso in bagno d’olio, indicata per il sollevamento e la distribuzione di liquidi chimicamente e meccanicamente non aggressivi in pozzi, impianti civili e industriali, autoclavi e sistemi di irrigazione.
Applicazioni consigliate
Questa elettropompa sommersa è adatta al sollevamento, alla pressurizzazione e alla distribuzione dell’acqua in impianti civili e industriali. Può essere utilizzata per alimentazione di autoclavi e cisterne, impianti di lavaggio, sistemi di irrigazione e prelievo da pozzi con diametro minimo di 104 mm, vasche o bacini naturali.
Dati principali
| Marchio | SAER |
| Codice articolo | 20162045 |
| Modello | NS96C/8 |
| Tipologia | Elettropompa sommersa 4" completa |
| Potenza motore | 0,75 kW / 1 HP |
| Alimentazione | 230 V monofase, 50 Hz |
| Portata min-max | 2 - 8 m³/h |
| Prevalenza H(Q=0) | 51 m |
| Mandata | G 2" |
| Diametro minimo pozzo | 104 mm |
Caratteristiche costruttive
La SAER NS96C-8 è un gruppo elettropompa completo della serie NS96, composto da parte idraulica e motore sommerso da 4" in bagno d’olio. La pompa utilizza giranti radiali chiuse, bocca di mandata con valvola di ritegno a sfera e bussole di guida in gomma anti-usura. I componenti sono realizzati con materiali selezionati per garantire resistenza all’usura nelle condizioni di utilizzo previste.
Prestazioni e condizioni di utilizzo
Il modello NS96C/8 lavora a una velocità pompa di 2900 1/min, con portata massima di 8 m³/h e prevalenza a portata nulla di 51 m. È adatto al pompaggio di fluidi chimicamente e meccanicamente non aggressivi, con contenuto massimo di sostanze solide pari a 260 g/m³ e passaggio corpi solidi fino a 2 mm. La temperatura del liquido pompato è compresa tra 0 °C e +35 °C, con pressione massima di esercizio di 39 bar e profondità massima di immersione di 200 m sotto il livello del liquido.
Specifiche tecniche complete
| Numero stadi | 8 |
| Modello parte idraulica | NP96C/8 |
| Tipo girante | Girante radiale chiusa |
| Velocità pompa | 2900 1/min |
| Velocità motore | 2850 1/min |
| Tipo motore | CLE 95-1M |
| Corrente nominale | 5,9 A |
| Grado di protezione | IP68 |
| Classe di isolamento | F |
| Rendimento motore | 61% |
| Rendimento idraulico | 61,4% |
| Potenza massima richiesta | 0,79575 kW |
| Pressione massima di lavoro | 499 kPa |
| Peso | 13,2 kg |
| Girante | Tecnopolimero |
| Diffusore | Tecnopolimero |
| Albero | Acciaio inossidabile AISI 431 |
| Bocca di mandata | Ottone |
| Supporto aspirazione | Ottone |
| Mantello esterno | Acciaio inossidabile AISI 304 |
| Valvola | Gomma EPDM |
| Dimensioni principali | H 501 mm, L 365 mm, diametro d 95 mm, diametro massimo 100 mm, T 866 mm |
| Tolleranze prestazioni | UNI EN ISO 9906:2012 grado 3B |
Installazione
L’installazione standard è verticale. L’installazione orizzontale è prevista in funzione della potenza e delle condizioni applicative. Il senso di rotazione è antiorario, osservando dalla bocca di mandata.
Note sulla fornitura
Articolo in continuità di fornitura. Disponibilità effettiva e tempi di consegna vengono confermati in fase d’ordine.
Dati tecnici e documentazione
Curva prestazionale

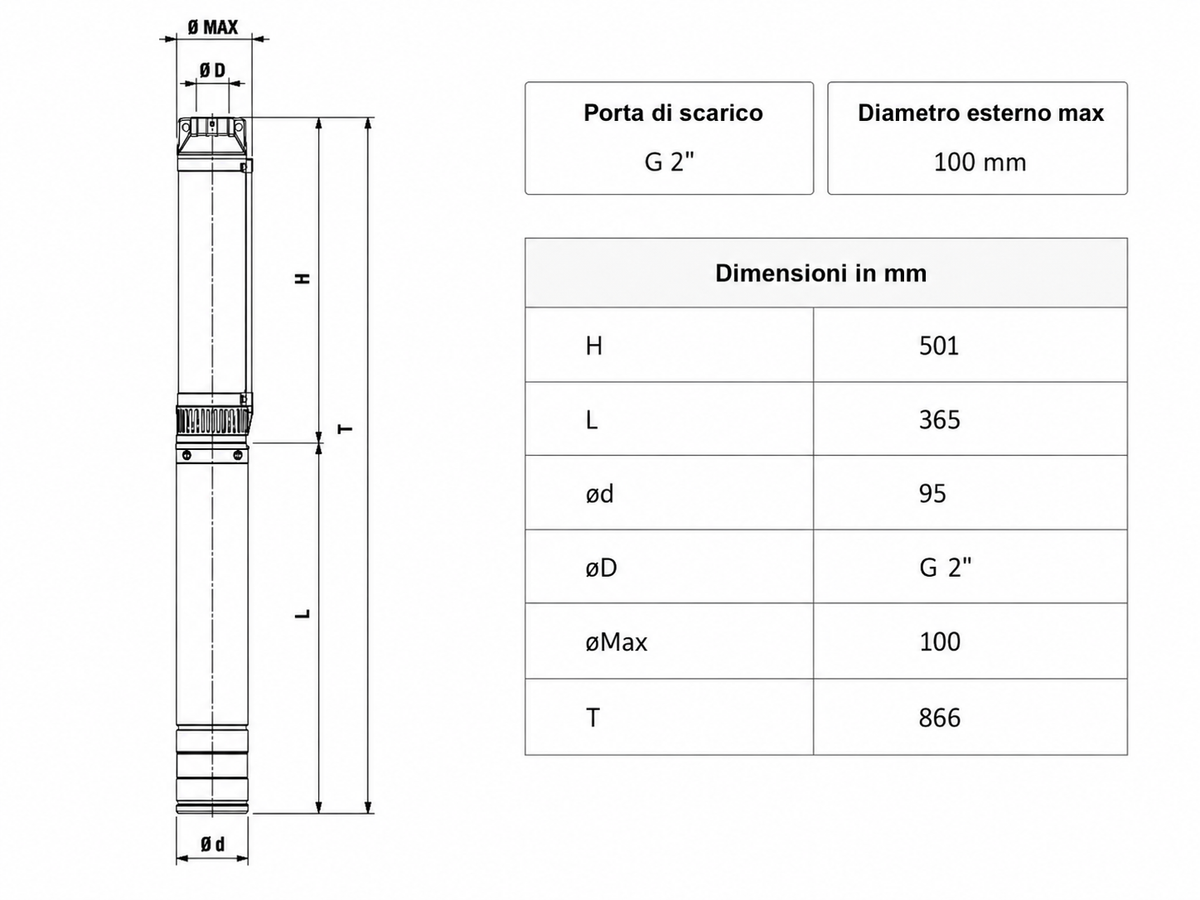

Dimensioni
